“压电陶瓷”是什么之二

发布时间:2022/07/12

压电陶瓷制造工艺和应用

原理
工艺流程图:配料--混合磨细--预烧--二次磨细--造粒--成型--排塑--烧结成瓷--外形加工--被电极--高压极化--老化测试。

一、配料:进行料前处理,除杂去潮,然后按配方比例称量各种原材料,注意少量的添加剂要放在大料的中间。

二、混合磨细:目的是将各种原料混匀磨细,为预烧进行完全的固相反应准备条件.一般采取干磨或湿磨的方法。小批量可采取干磨,大批量可采取搅拌球磨或气流粉碎的方法,效率较高。

三、预 烧:目的是在高温下,各原料进行固相反应,合成压电陶瓷.此道工序很重要。会直接影响烧结条件及最终产品的性能。

四、二次细磨:目的是将预烧过的压电陶瓷粉末再细振混匀磨细,为成瓷均匀性能一致打好基础。

五、造粒:目的是使粉料形成高密度的流动性好的颗粒。方法可以手工进行但效率较低,高效的方法是采用喷雾造粒。此过程要加入粘合剂。

六、成型:目的是将制好粒的料压结成所要求的预制尺寸的毛坯。

七、排塑:目的是将制粒时加入的粘合剂从毛坯中除掉。

八、烧结成瓷:将毛坯在高温下密封烧结成瓷。此环节相当重要。

九、外形加工:将烧好的制品磨加工到所需要的成品尺寸。

十、被电极:在要求的陶瓷表面设置上导电电极。一般方法有银层烧渗、化学沉积和真空镀膜。

十一、高压极化:使陶瓷内部电畴定向排列,从而使陶瓷具有压电性能。

十二、老化测试:陶瓷性能稳定后检测各项指标,看是否达到了预期的性能要求。


压电陶瓷的制造特点是在直流电场下对铁电陶瓷进行极化处理,使之具有压电效应。一般极化电场为3~5kV/mm,温度100~150°C,时间5~20min。这三者是影响极化效果的主要因素。性能较好的压电陶瓷,如锆钛酸铅系陶瓷,其机电偶合系数可高达0.313~0.694。

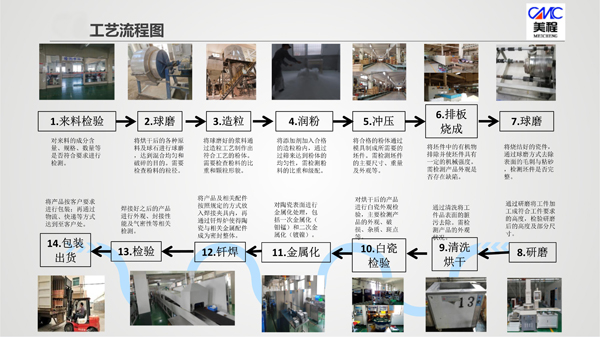

湖南省美程陶瓷科技有限公司的制造工艺多达14项,每一项都会再次清洗检测。


应用

主要用途

1、声音转换器声音转换器是最常见的应用之一。像拾音器、传声器、耳机、蜂鸣器、超声波探深仪、声纳、材料的超声波探伤仪等都可以用压电陶瓷做声音转换器。如儿童玩具上的蜂鸣器就是电流通过压电陶瓷的逆压电效应产生振动,而发出人耳可以听得到的声音。压电陶瓷通过电子线路的控制,可产生不同频率的振动,从而发出各种不同的声音。例如电子音乐贺卡,就是通过逆压电效应把交流音频电信号转换为声音信号。

2、压电引爆器 自从第一次世界大战中英军发明了坦克,并首次在法国索姆河的战斗中使用而重创了德军后,坦克在多次战斗中大显身手。然而到了20世纪六七十年代,由于反坦克武器的发明,坦克失去了昔日的辉煌。反坦克炮发射出的穿甲弹接触坦克,就会马上爆炸,把坦克炸得粉碎。这是因为弹头上装有压电陶瓷,它能把相碰时的强大机械力转变为瞬间高电压,爆发火花而引爆炸药。

3、声纳 在海战中,最难对付的是潜艇,它能长期在海下潜航,神不知鬼不觉地偷袭港口、舰艇,使敌方大伤脑筋。如何寻找敌潜艇?靠眼睛不行,用雷达也不行,因为电磁波在海水里会急剧衰减,不能有效地传递信号,探测潜艇靠的是声纳------水下耳朵。压电陶瓷就是制造声纳的材料,它发出超声波,遇到潜艇便反射回来,被接收后经过处理,就可测出敌潜艇的方位、距离等。

4、超声波换能器 适用于用于超声波焊接设备以及超声波清洗设备,主要采用大功率发射型压电陶瓷制作,超声波换能器是一种能把高频电能转化为机械能的装置,超声波换能器作为能量转换器件,它的功能是将输入的电功率转换成机械功率(即超声波)再传递出去,而它自身消耗很少的一部分功率。

5、防核护目镜 核试验员带上用透明压电陶瓷做成的护目镜后,当核爆炸产生的光辐射达到危险程度时,护目镜里的压电陶瓷就把它转变成瞬时高压电,在1/1000 s里,能把光强度减弱到只有1/10000,当危险光消失后,又能恢复到原来的状态。这种护目镜结构简单,只有几十克重,安装在防核护目头盔上携带十分方便。

6、压电打火机 煤气灶上用的一种新式电子打火机,就是利用压电陶瓷制成的。只要用手指压一下打火按钮,打火机上的压电陶瓷就能产生高电压,形成电火花而点燃煤气,可以长久使用。所以压电打火机不仅使用方便,安全可靠,而且寿命长,例如一种钛铅酸铅压电陶瓷制成的打火机可使用100万次以上。

常见运用

1:压电变压器

2:压电陶瓷点火器

3:正逆压电效应应用

4:压电陶瓷蜂鸣器|扬声器

5:压电陶瓷拾音器
